Alerta

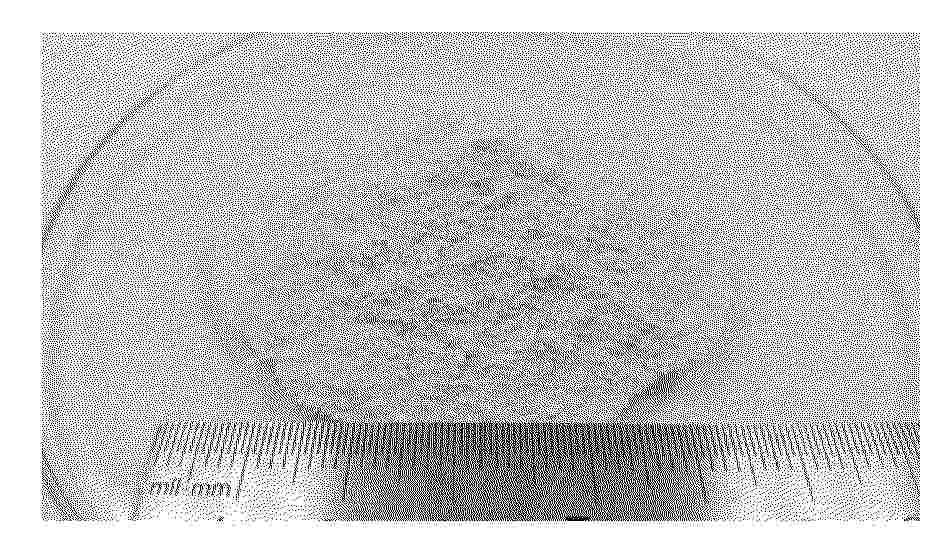

一种长效锁香的包覆型洗涤剂及其制备方法

Resumen de: CN122587823A

本发明属于日化洗涤组合物技术领域，提供一种长效锁香的包覆型洗涤剂及其制备方法，采用季铵化氧化纤维素纳米纤维与氨基‑β‑环糊精经酰胺键构建共价包覆香精微胶囊，并与十二烷基苯磺酸钠、椰油酰胺丙基甜菜碱、柠檬酸三钠及1,2‑丙二醇复配形成洗涤剂体系，实现高芯材负载、耐剪切稳定性和可控释香，解决现有包覆型洗涤剂长效锁香、低黏度与宽加工窗口难以兼顾的问题，适用于织物洗涤等日化场景。

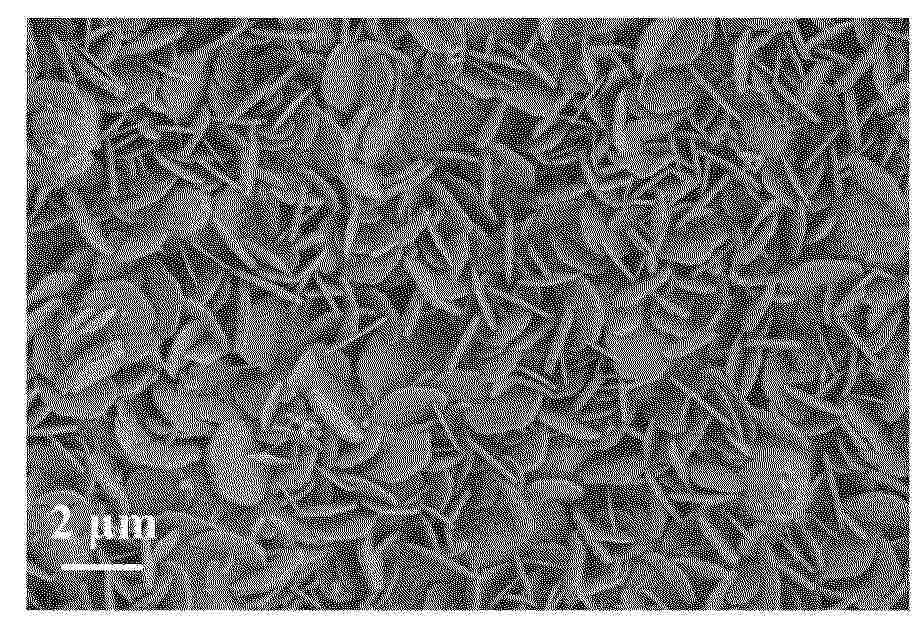

一种氢氧化钴纳米片/金属钴催化剂及其制备方法和应用

Resumen de: CN122588608A

本申请公开了一种氢氧化钴纳米片/金属钴催化剂及其制备方法和应用，属于钴基电催化剂的技术领域，制备方法包括以下步骤：将预处理后的多孔泡沫金属钴作为基底，在碱性硝酸盐的水溶液中通过自腐蚀重构，原位生长氢氧化钴纳米片，得到氢氧化钴纳米片/金属钴催化剂。该制备方法操作简单，所合成的催化剂可直接作为电极，既保持金属基底的高导电特性，又可实现纳米片与基底的有效连接，增加催化活性位点，该催化剂可应用于高效电催化合成氨。

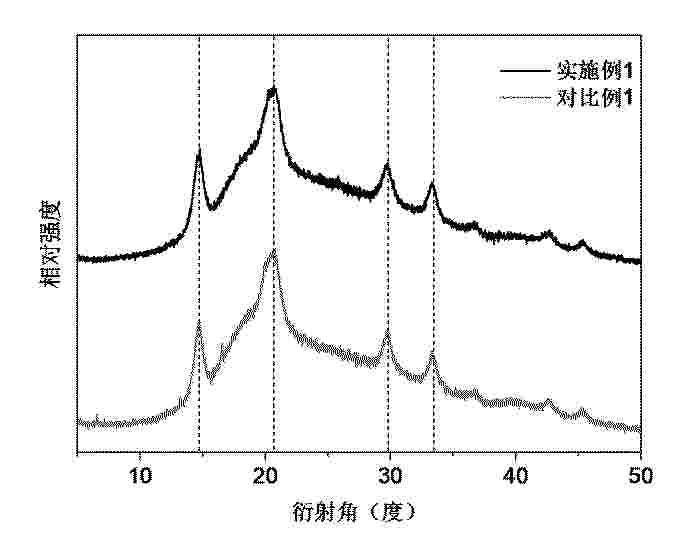

一种离子改性钙钛矿量子点薄膜集光发电的方法

Resumen de: CN122587703A

本发明提供了一种离子改性钙钛矿量子点薄膜集光发电的方法，涉及光伏建筑一体化领域。本发明通过钙钛矿量子点的晶格中引入钙离子，引发了局部晶格畸变并显著增强了钙钛矿量子点内部化学键的强度，从而产生声子硬化现象，降低了晶格热振动，显著提高了钙钛矿量子点的热稳定性，成功实现了具有高光学转换效率和长期环境稳定性的太阳能集光器。本发明提供了一种高效率低成本的钙钛矿太阳能集光器的制造与实际应用方案，旨在实现太阳能的高效利用，对实现人类社会的可持续发展具有重要意义。

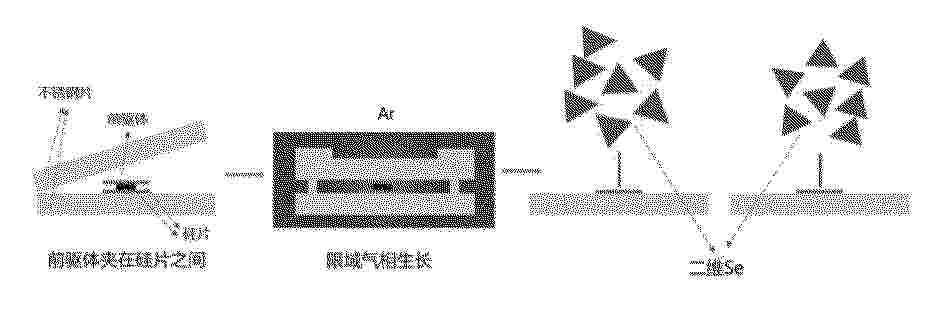

一种二维硒烯的制备方法

Resumen de: CN122585953A

本发明公开了一种二维硒烯的制备方法，属于二维材料制备技术领域。该方法包括：将铋、硒、碲和氯化钾粉末混合研磨均匀，得到复合前驱体粉末；将所述复合前驱体粉末置于两片硅片之间，形成夹层结构，再将所述夹层结构置于不锈钢夹板中锁紧密封，构成限域生长腔体；将所述限域生长腔体置于管式炉中，在氩气气氛下，以25分钟升温至680‑720℃，保温30‑40分钟进行限域气相生长，然后自然冷却至室温，在所述硅片表面得到所述二维硒烯。本发明制备的二维硒烯为三角形单晶，横向尺寸可达60μm，最薄厚度约0.6nm，晶体质量高、厚度均匀可控，可应用于微电子器件、光电传感、能源器件及柔性机器人触觉传感器等领域。

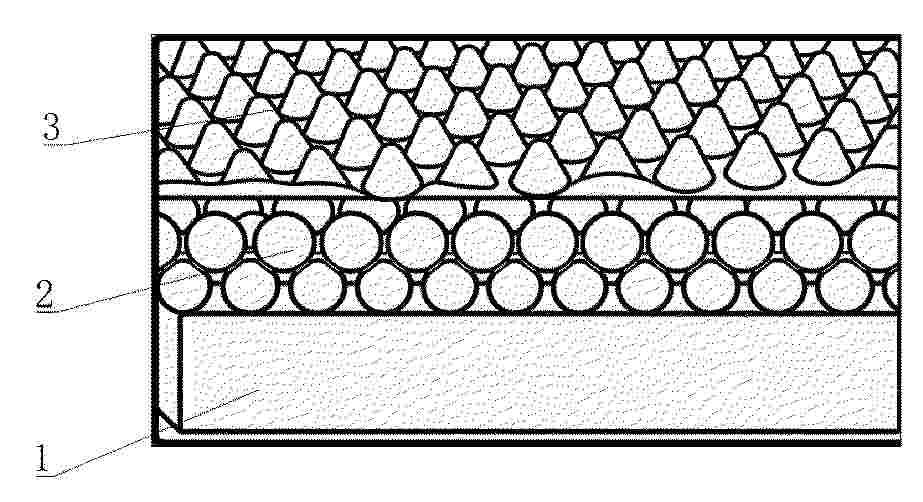

MEMS气体传感器的气敏膜及其制备方法

Resumen de: CN122588508A

0001 本发明涉及气体传感器技术领域，尤其涉及一种MEMS气体传感器的气敏膜及其制备方法，该气敏膜包括：SnO<2>基层、Ag第一镀膜层、Pd第二镀膜层，基层厚度在300~500nm，Ag、Pd镀膜层厚度均小于10nm，Ag、Pd镀膜层均呈点状分布，采用磁控溅射的方式制备该气敏膜，制备在微加热板衬底上进行，微加热板衬底包括镀有氮化硅绝缘保护层的微加热板和基底，微加热板层和基底之间设置有空腔。本发明通过Pd‑Ag的共同修饰作用，能获得响应速度更快、恢复时间更短、稳定性更佳的气敏材料。该方法制备过程简单、制造成本低，其不仅显著增强了气敏薄膜与衬底间的结合力，还显著提高了气敏薄膜的响应速率和稳定性，极大地提升了传感器的灵敏度，适用于大规模量产。

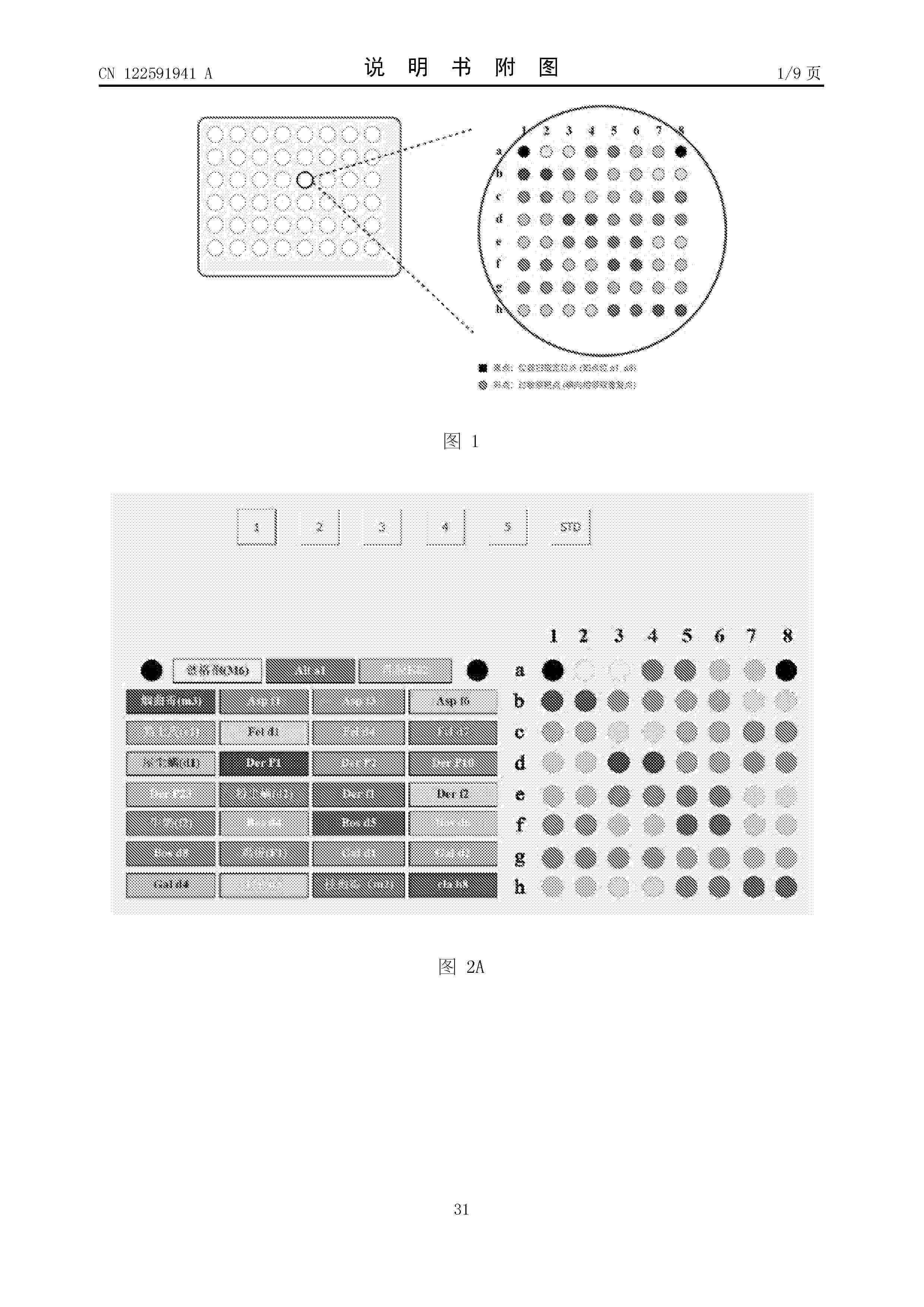

过敏原致敏与耐受联合检测的微阵列及其制法和应用

Resumen de: CN122591941A

本发明提供了过敏原致敏与耐受联合检测的微阵列及其制法和应用。具体地，本发明提供了一种基于复合纳米纤维膜的“致敏‑耐受”双指标检测体系及其检测系统，所述复合纳米纤维膜表面负载有聚乙二醇(PEG)或经修饰的聚乙二醇(PEG)。本发明的纳米纤维膜具有高比表面积和高孔隙率，并且本发明的纳米纤维膜表面负载有适宜负载量的聚乙二醇，不仅能够显著降低非特异性蛋白吸附，提升检测信噪比和准确性，降低检测背景噪音，同时有效避免了过敏原在检测液体样本中的弥散。基于此纤维膜构建的检测体系可同步捕获样本中致敏（IgE）与免疫耐受（IgG4）相关过敏指标，实现过敏原致敏状态与免疫耐受情况的联合评估，为过敏性疾病的风险分层、疗效监测提供更全面的免疫学依据。

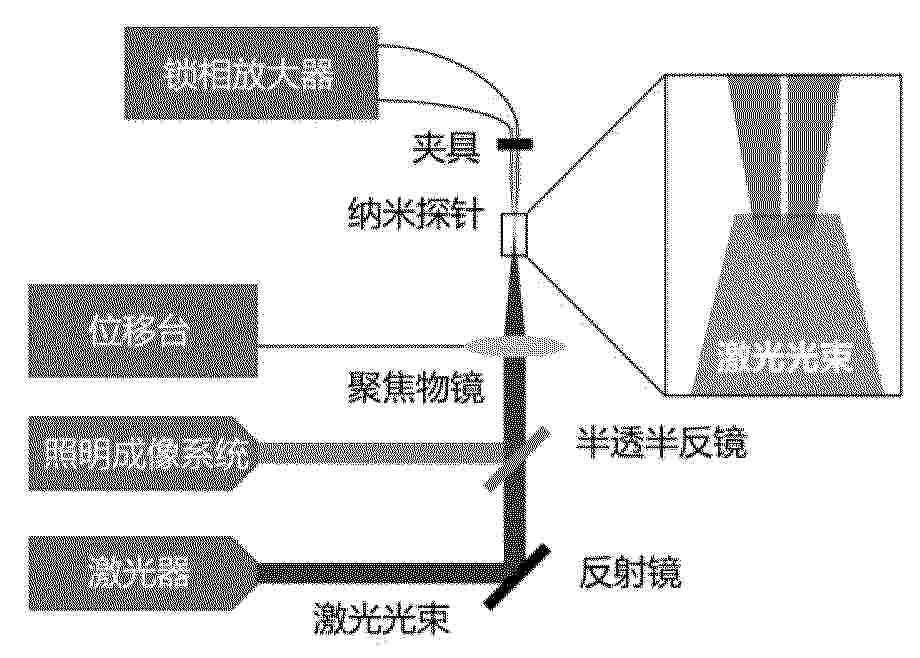

一种基于激光加热制备纳米间隙电极对的方法及其装置

Resumen de: CN122599715A

0001 本发明提供了一种基于激光加热制备纳米间隙电极对的方法及其装置。该方法包括：制备处于预接触状态的金属电极对；将聚焦激光束作用于预接触区域，激发局域表面等离激元共振，产生光热与光力多物理场协同效应，使金属发生原子表面扩散与结构重整；实时监测流经电极对的电学信号，并根据电学信号变化动态调控激光输出参数，直至形成目标尺寸的纳米间隙。本发明利用激光外部热源替代内部焦耳热，结合实时电学反馈闭环控制，克服了传统电迁移热失控、机械劈裂结构不稳定及常规激光开环加工不可控的缺陷，实现了亚3纳米间隙的高成品率、高稳定性制备，且激光处理同步完成原位退火，所得器件在液相环境中具有优异的物理化学稳定性，适用于单分子传感、光学天线阵列等领域。

一种紫菜多糖-Ce自组装纳米酶及其制备方法和应用

Resumen de: CN122582181A

本发明公开了一种紫菜多糖‑Ce自组装纳米酶及其制备方法和应用。所述纳米酶为紫菜多糖与Ce离子自组装得到，其制备方法如下：按（0.9～1.1）：1的质量比称取紫菜多糖（PYP）与Ce（NO3）3·6H2O溶于超纯水，使用孔径为15～20 μm的滤纸进行过滤，取得滤出液，在超声清洗仪提供频率为38～42 kHz超声条件下混合，得到混合液体，使用磁力搅拌器在800～1200 rpm转速下搅拌30 min，得到Ce‑PYP纳米酶。本发明的紫菜多糖‑Ce自组装纳米酶能够有效提升紫菜多糖的体内稳定性，增强体外拮抗草酸钙晶体形成能力，增强抗氧化性能，增强拮抗高草酸环境下细胞氧化损伤的能力，增强拮抗高乙醛酸环境下肾脏损伤的能力，具有制备草酸钙结石和肾损伤治疗产品的良好应用前景。

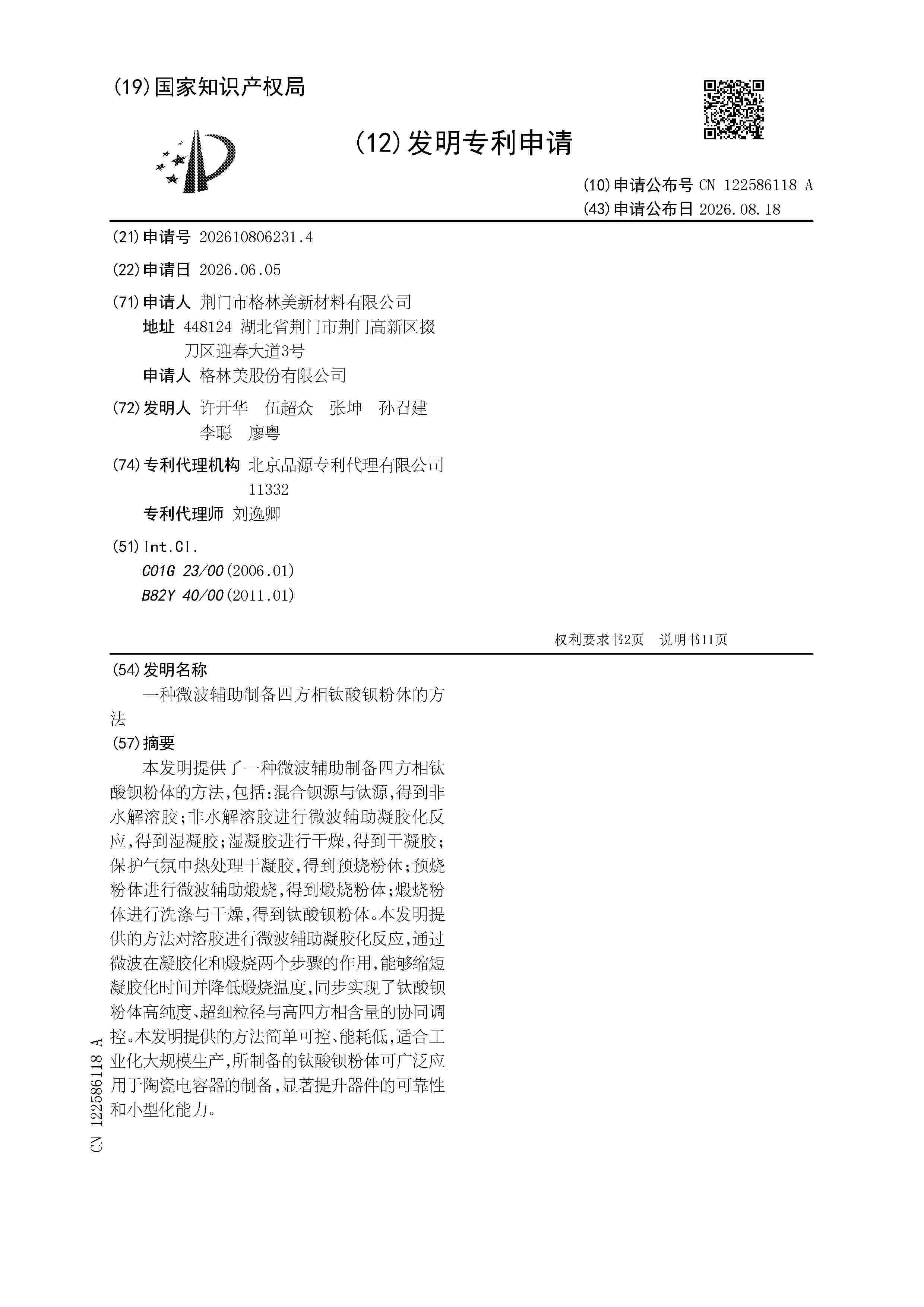

一种微波辅助制备四方相钛酸钡粉体的方法

Resumen de: CN122586118A

0001 本发明提供了一种微波辅助制备四方相钛酸钡粉体的方法，包括：混合钡源与钛源，得到非水解溶胶；非水解溶胶进行微波辅助凝胶化反应，得到湿凝胶；湿凝胶进行干燥，得到干凝胶；保护气氛中热处理干凝胶，得到预烧粉体；预烧粉体进行微波辅助煅烧，得到煅烧粉体；煅烧粉体进行洗涤与干燥，得到钛酸钡粉体。本发明提供的方法对溶胶进行微波辅助凝胶化反应，通过微波在凝胶化和煅烧两个步骤的作用，能够缩短凝胶化时间并降低煅烧温度，同步实现了钛酸钡粉体高纯度、超细粒径与高四方相含量的协同调控。本发明提供的方法简单可控、能耗低，适合工业化大规模生产，所制备的钛酸钡粉体可广泛应用于陶瓷电容器的制备，显著提升器件的可靠性和小型化能力。

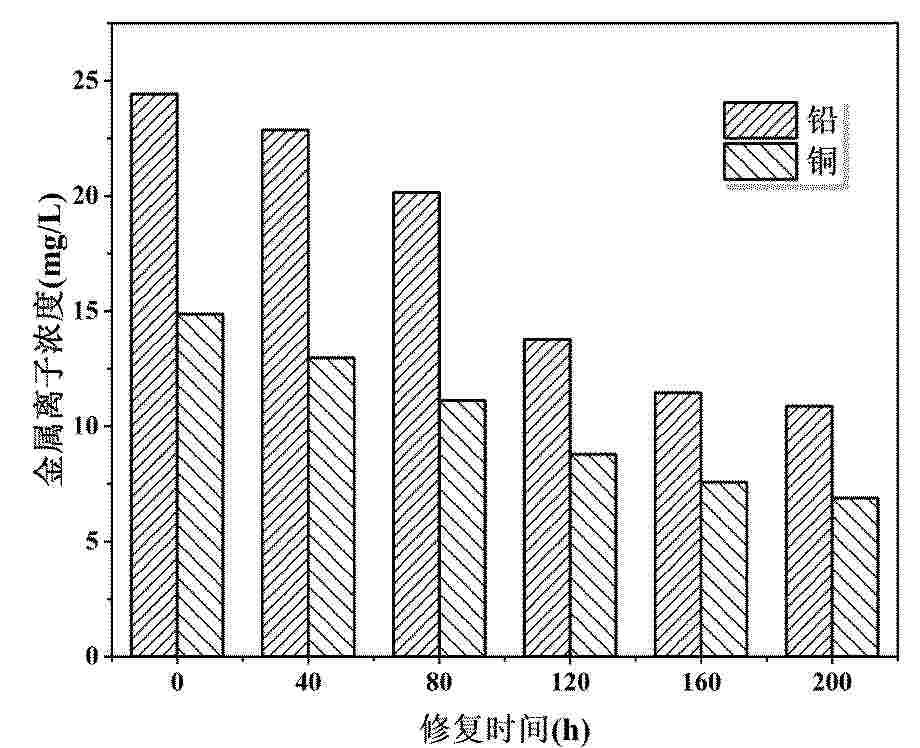

一种蒙脱石基微生物菌剂及其制备方法和应用

Resumen de: CN122588074A

0001 本发明涉及环境修复技术领域，公开一种蒙脱石基微生物菌剂及其制备方法和应用。该菌剂通过蒙脱石捕获重金属、植酸改性纳米氧化锌螯合重金属、硫酸还原菌转化重金属为惰性沉淀，配合碳酸氢钠构建多孔载体、壳聚糖增强稳定性与生物相容性、去离子水保障分散与体系纯净，解决传统修复材料重金属固定不牢、微生物存活率低、长效性不足、适配复合污染差的问题。其制备方法采用常规操作，无需复杂设备，简便可控、适用于规模化生产；应用方式简单、施用量明确，对土壤扰动小、无二次污染，适配重金属污染土壤原位修复。

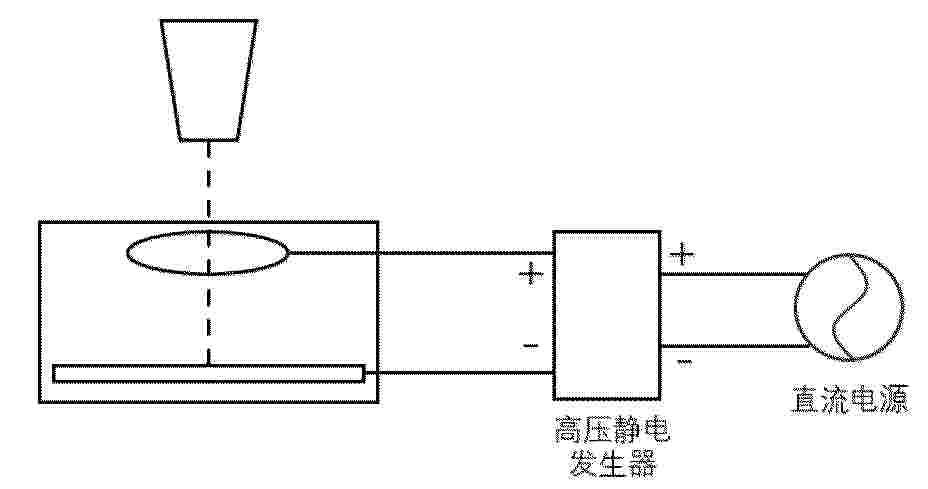

一种静电场辅助激光快速制备金属纳米线的方法

Resumen de: CN122588552A

本发明公开了一种静电场辅助激光快速制备金属纳米线的方法，具体制备过程为：将正极导体电极设置于负载金属前驱体的导电基底上方且该正极导体电极与高压静电发生器的正极连接，再将导电基底与高压静电发生器的负极连接，构建形成外部静电场，然后将导电基底置于无氧气氛保护的密封反应腔内，采用脉冲激光对负载金属纳米颗粒的导电基底进行辐照扫描加热，使金属纳米颗粒局部熔融形成熔融态金属液滴，在外部静电场库仑力的定向牵引作用下，熔融态金属液滴被拉伸并冷却固化，从而在导电基底表面原位形成金属纳米线，通过精确调控脉冲激光参数和静电场参数，能够实现对金属纳米线直径、长度、取向及分布密度的有效控制。

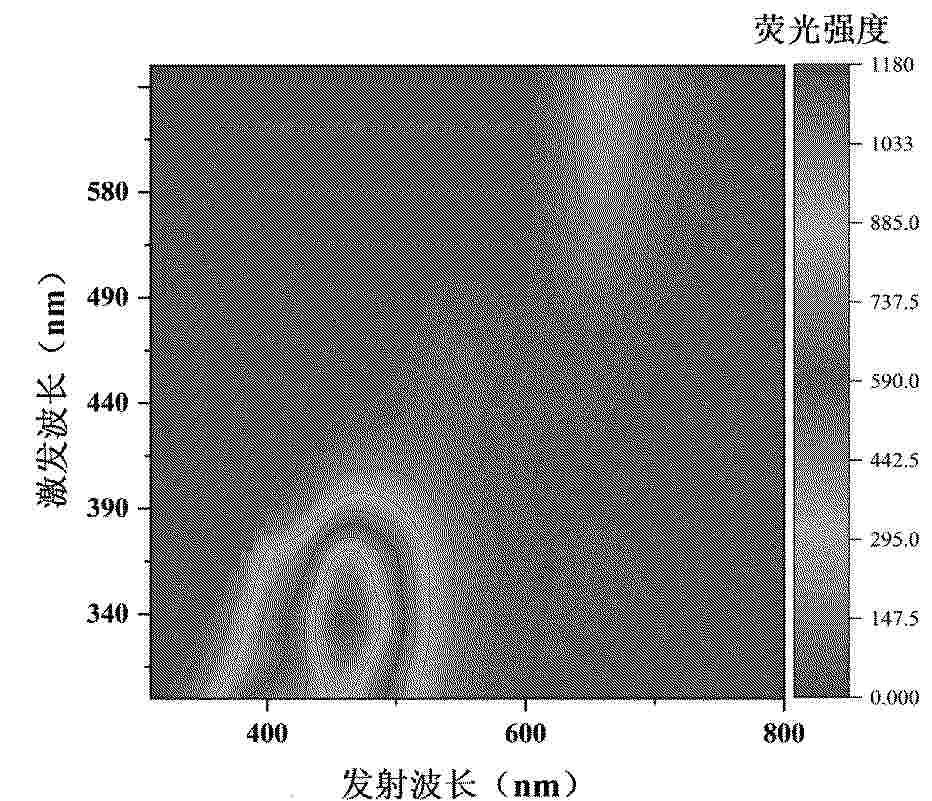

水溶性蓝-红双发射荧光硅量子点及其制备方法和应用

Resumen de: CN122586046A

本发明公开了水溶性蓝‑红双发射荧光硅量子点及其制备方法和应用，属于化学和纳米材料科学技术领域，以γ‑缩水甘油醚氧丙基三甲氧基硅烷和尼罗蓝为反应前驱体，进行水热反应，再经纯化、干燥后得到水溶性蓝‑红双发射荧光硅量子点；本发明采用一步水热合成法合成具有蓝光（470 nm）和红光（660 nm）双发射的水溶性蓝‑红双发射荧光硅量子点，制备工艺简单、成本低、不含重金属元素，且光稳定性好、发射波长较长，在生化分析、细胞成像以及防伪领域展现出良好的应用前景。

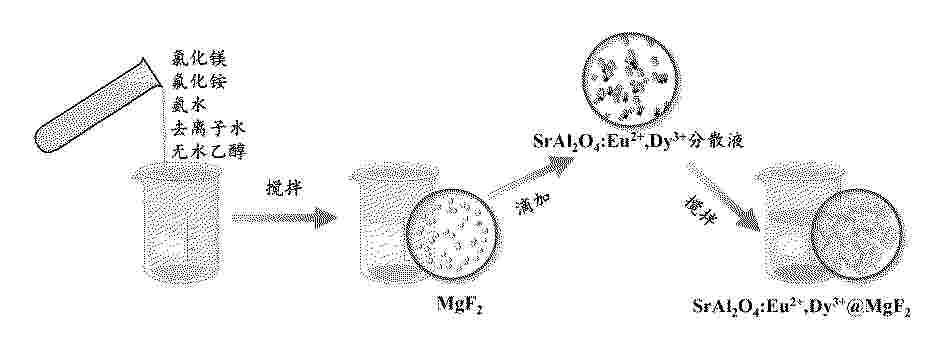

一种球型氟化物包覆铝酸盐发光粉提升其稳定性的方法

Resumen de: CN122587699A

0001 本发明公开了一种球型氟化物包覆铝酸盐发光粉以提升稳定性的方法，属于光电材料领域。所述方法包括：将铝酸盐发光粉进行干燥和分散；在分散体系中引入球型氟化物颗粒，使其在铝酸盐发光粉颗粒表面原位生成、沉积、吸附、键合；经分离、洗涤、干燥和可选热处理，得到球型氟化物包覆的铝酸盐发光粉。所述包覆层不要求连续致密覆盖，而是在铝酸盐发光粉表面形成点状、岛状、簇状、半连续或连续的球型颗粒包覆结构。本发明能够减少铝酸盐发光粉与水分、湿热环境的直接接触，降低粉体团聚和表面水解风险，并维持或提高发光强度及其稳定性和储存稳定性，使其应用场景更为广泛。

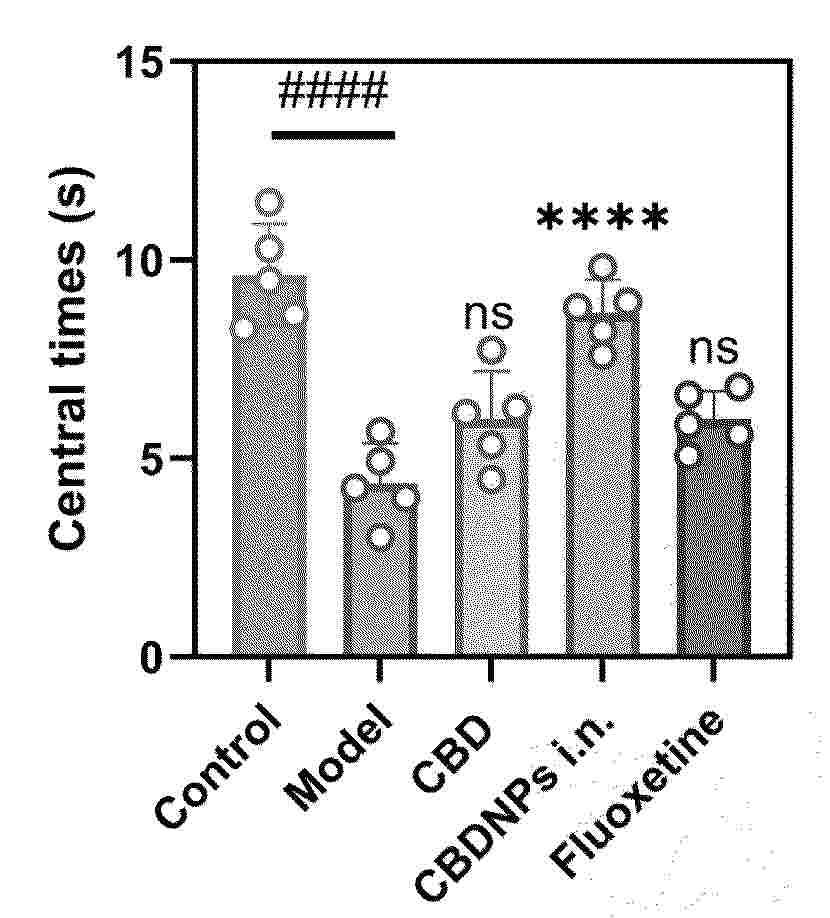

一种五乙烯六胺-β-环糊精接枝叶酸包合大麻二酚纳米球、制备方法和用途

Resumen de: CN122582311A

本发明提供了一种五乙烯六胺‑β‑环糊精接枝叶酸包合大麻二酚纳米球、制备方法和用途，该方法先制备五乙烯六胺‑β‑环糊精接枝叶酸(PEHA‑β‑CD‑FA)靶向载体，再将大麻二酚(CBD)与载体按一定比例在乙醇‑水混合溶剂中，经超声辅助包合+室温避光搅拌形成稳定包合体系，经透析纯化、冷冻干燥或喷雾干燥，得到粒径均一约100 nm的球形纳米颗粒。本发明解决CBD水溶性极低、生物利用度差、缺乏靶向递送的问题，所得纳米球具备叶酸受体主动靶向、pH响应释药、高包封率、高胶体稳定性，可显著提升CBD溶解度、溶出速率与体内靶向递送效率，适用于抗炎、神经保护等药物、化妆品及功能性食品领域。

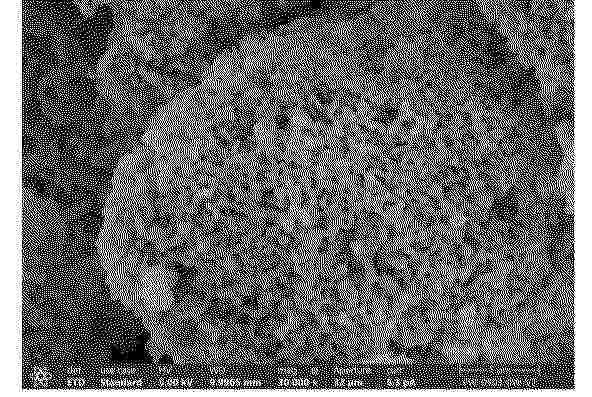

一种多孔原位掺杂磷酸铁制备的复合磷酸铁钠正极材料及其制备方法和应用

Resumen de: CN122585988A

0001 本发明涉及钠离子电池正极材料技术领域，具体涉及一种多孔原位掺杂磷酸铁制备的复合磷酸铁钠正极材料及其制备方法和应用，该方法包括：采用液相共沉淀法，在分散剂与高熵掺杂元素存在下合成多孔原位掺杂磷酸铁前驱体；将该前驱体与钠源、磷源、碳源混合研磨、喷雾干燥后，在惰性气氛中高温烧结，制得化学通式为Na<4>Fe<3‑x>M(PO<4>)<2>P<2>O<7>/C的复合磷酸铁钠正极材料。本发明通过构建小尺寸多孔前驱体缩短钠离子固相扩散距离、抑制杂相生成，并在前驱体阶段实现高熵元素的原子级原位均匀掺杂，所得材料具有高比容量、优异倍率性能和循环稳定性，且工艺与现有磷酸铁锂产线兼容，易于规模化生产。

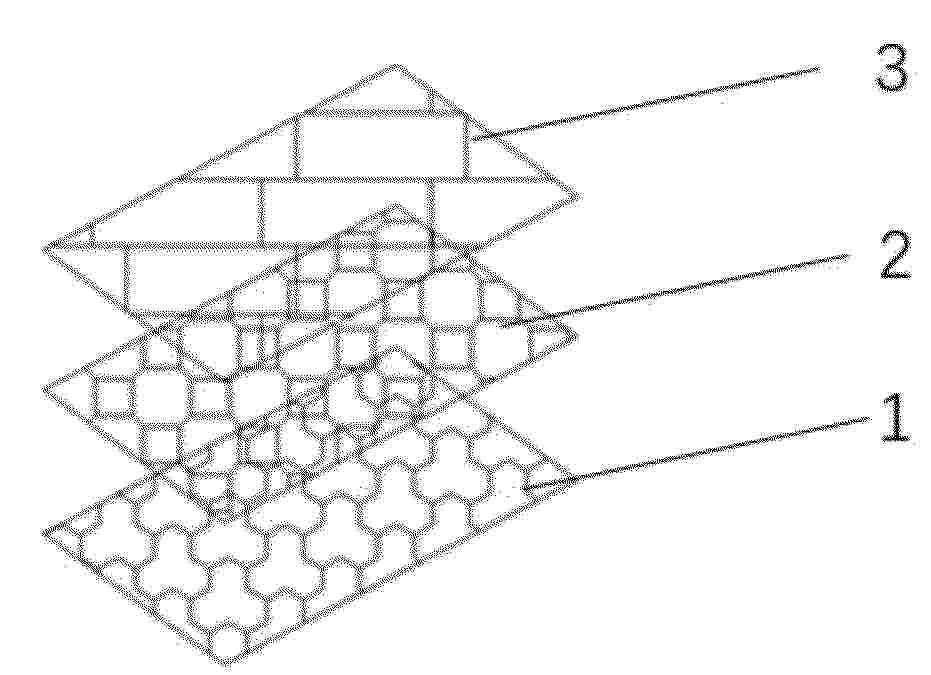

一种光伏背板及其制备方法、光伏组件

Resumen de: CN122602599A

0001 本申请提供一种光伏背板及其制备方法、光伏组件，涉及光伏技术领域。所述光伏背板包括重叠设置的粘接层、阻水层、碳‑碳复合材料层；所述阻水层的原料包括纳米陶瓷涂料；所述碳‑碳复合材料层的原料包括碳纤维、树脂。所述光伏背板与电池片的匹配性好，在温度变化时热应力大大减小，降低了电池片隐裂的概率，同时碳‑碳复合材料有着更好的耐高温性能，在高温下使用碳/碳复合材料作为背板的组件不易出现老化和变形。

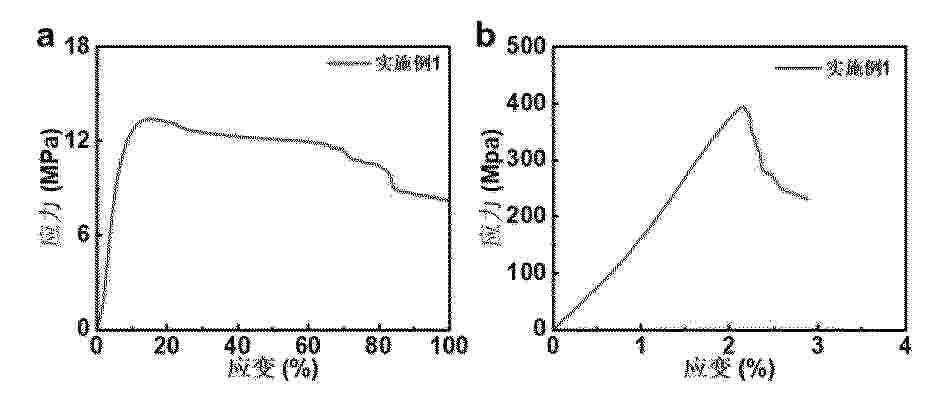

一种芳纶纳米纤维增强热塑性复合结构电池及热塑性结构电解质膜及制备方法

Resumen de: CN122599525A

0001 本发明涉及一种芳纶纳米纤维增强热塑性复合结构电池及热塑性结构电解质膜及制备方法，属于结构储能与电化学储能技术领域。该结构电池将碳纤维复合材料同时作为电极材料和力学承载结构，实现了储能单元与承力部件的一体化加工成型。所述复合结构电解质以纤维素衍生物掺杂的聚合物复合体系为基体，引入芳纶纳米纤维得到聚合物复合结构电解质。所述电解质兼具离子传导功能与结构支撑能力，而且可通过热压复合工艺与结构电极实现一体化成型，具有良好的热塑加工性能与结构稳定性。基于该复合结构电解质构建的结构电池保持优异的力学性能与电化学性能。本发明为高性能热塑性复合结构电解质及结构电池的开发提供了一种新的材料体系与技术方案。

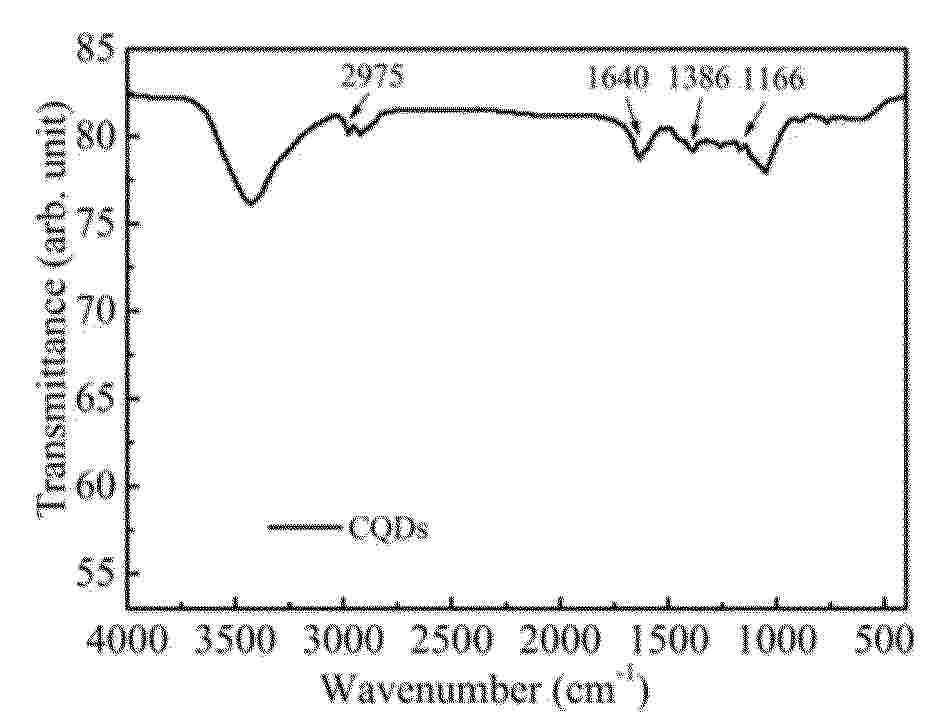

一种单一光转换碳量子点荧光材料及其制备方法

Resumen de: CN122587711A

0001 本发明公开了一种单一光转换碳量子点荧光材料及其制备方法，以碳源与杂原子为原料制备碳量子点荧光材料。原料上，碳源成本低廉且易获取，规避了传统稀土荧光粉的资源稀缺问题，所用催化反应试剂也较为常见，整体制备过程无重金属参与，符合绿色环保理念。工艺方面，水热法操作相对简便，无需复杂设备，通过调控碳源浓度可优化碳量子点性能，量子产率超过10%，较传统材料提升26.1%。所制碳量子点粒径集中在所限范围，处于量子限域效应最佳范围，表面富含C=O、C‑N等官能团，赋予其良好的溶解性与分散性，为高性能白光器件制备提供了低成本、高效率的新路径。

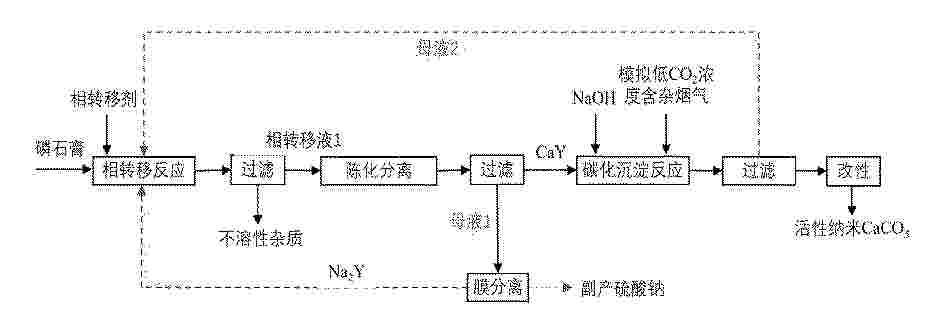

一种利用低浓度含杂工业烟气与磷石膏制备活性纳米碳酸钙的方法

Resumen de: CN122586103A

0001 本发明公开了一种利用低浓度含杂工业烟气与磷石膏制备活性纳米碳酸钙的方法，属于工业固废与废气协同资源化技术领域。方法包括：将磷石膏经相转移反应得到相转移液，陈化分离得到钙源沉淀物；将钙源沉淀物分散于水中，加入晶形控制剂，通入工业烟气进行碳化反应，过滤后得到纳米碳酸钙湿滤饼；再将纳米碳酸钙湿滤饼配水后经改性处理后固液分离、干燥，得到活性纳米碳酸钙。其中，工业烟气中CO<2>体积浓度不高于30%，且含有SO<2>、NO杂质；晶形控制剂由特定组分一和组分二复配而成，通过协同作用有效抑制杂质干扰，在低CO<2>分压下仍能稳定制备粒径均匀、纯度高的纳米碳酸钙。本发明明确了工艺对SO<2>和NO的耐受窗口，实现了低品质工业烟气的直接资源化利用，产品性能优异。

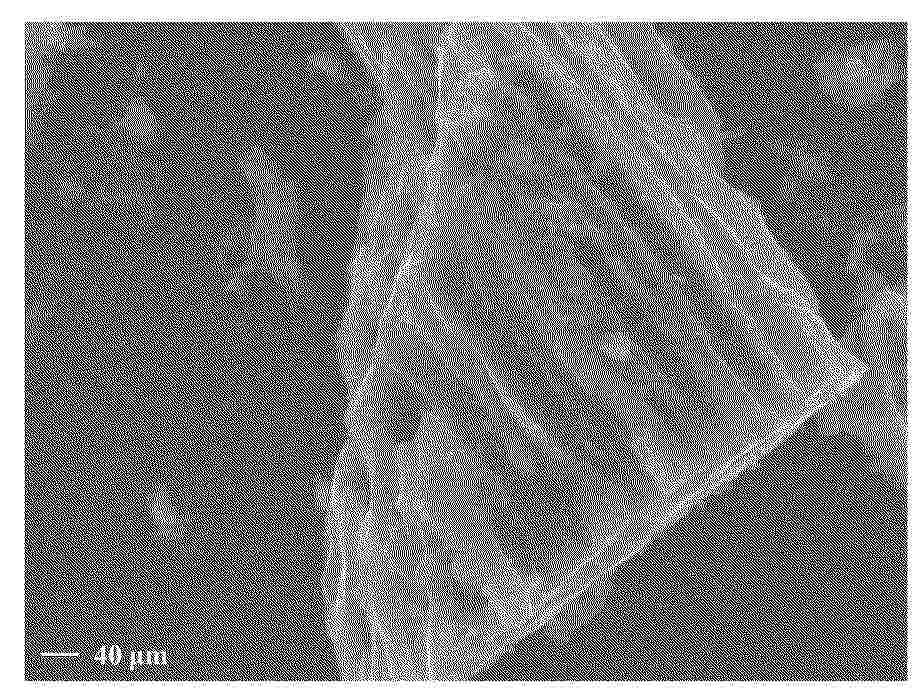

一种高熵活化法制备分级多孔炭材料及其应用

Resumen de: CN122586037A

0001 本发明属于炭材料技术领域，具体涉及一种高熵活化法制备分级多孔炭材料及其应用。本发明制备的分级多孔炭材料以核桃壳等坚硬的果壳作为前驱体，经深度脱灰后与含Li<+>、Na<+>、K<+>、Rb<+>、Cs<+>的高熵活化剂复合，通过碳化/活化一步法制备而成。利用五种碱金属离子的尺寸梯度与电子效应等方面的差异，协同诱导碳基体形成高度无序梯度多孔结构，该方法制备的炭材料具有分级多孔结构，比表面积可达1392.7~1675.2 m<2>/g。该分级多孔炭材料具有广泛的应用前景，可用于超级电容器和锌离子电容器等器件，作为上述器件的电极材料可以实现较高的电化学性能，能够显著改善材料电化学性能差的问题。

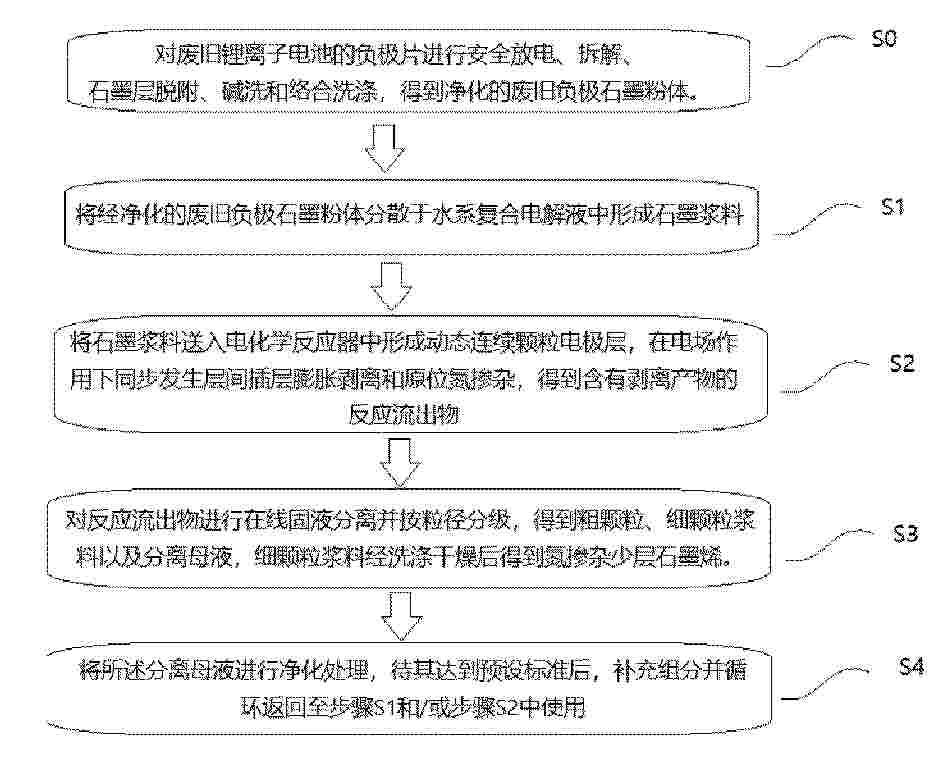

一种利用废旧锂电负极石墨制备掺氮石墨烯的方法

Resumen de: CN122586021A

本发明涉及一种利用废旧锂电负极石墨制备掺氮石墨烯的方法，包括对废旧负极片进行放电、拆解、脱附、碱洗和络合洗涤，得到净化废旧负极石墨粉体，将其分散于水系复合电解液中形成石墨浆料，将石墨浆料连续送入电化学反应器，电场作用下同步发生层间插层膨胀剥离和原位氮掺杂，得到含有剥离产物的反应流出物，对反应流出物进行固液分离分级，细颗粒经洗涤干燥得氮掺杂少层石墨烯，粗颗粒返料重新剥离，分离母液经净化补充后循环使用；本发明实现了废旧负极石墨连续化、闭环循环制备高值石墨烯。

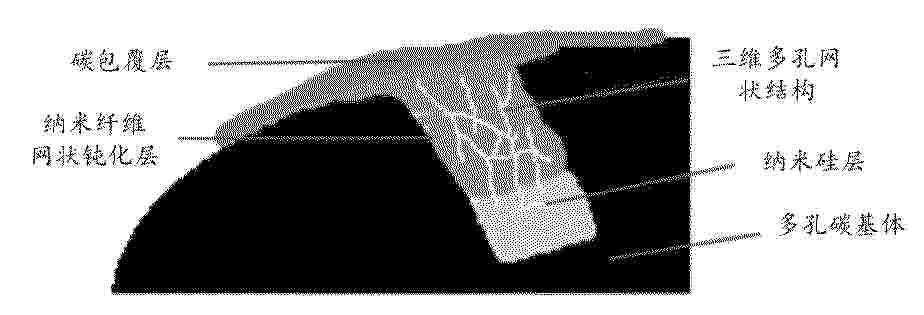

一种多孔硅碳复合材料及其制备方法和应用

Resumen de: CN122599401A

0001 本发明实施例涉及一种多孔硅碳复合材料及其制备方法和应用，该多孔硅碳复合材料包括：多孔硅碳基体，包括作为多孔碳骨架的多孔碳基体及沉积在多孔碳骨架外表面和内部孔隙壁上的纳米硅层；纳米纤维网状钝化层，为无机纳米纤维相互交织搭接构成的三维网状结构；纳米纤维网状钝化层包覆在多孔硅碳基体的外表面，和/或多孔硅碳基体的内部孔隙中，从而对纳米硅层形成钝化保护；碳包覆层，包覆于多孔硅碳基体的外表面；其中，碳包覆层在多孔硅碳基体的外表面处构成多孔硅碳复合材料的最外层。该多孔硅碳复合材料应用于锂离子电池负极，具有首次库伦效率高、膨胀率低的特点。

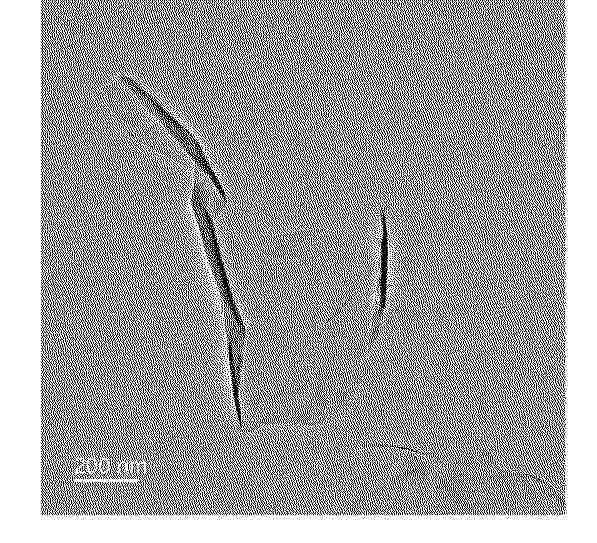

一种氮掺杂石墨烯及其制备方法

Resumen de: CN122586024A

本发明公开了一种氮掺杂石墨烯及其制备方法，所述氮掺杂氧化石墨烯具有由二维纳米片以非堆叠态搭接形成的三维多孔网络结构；所述氮掺杂氧化石墨烯中，氮元素含量为1.0‑5.0 wt%，氧元素含量为5.0‑20 wt%；在X射线光电子能谱N1s分峰拟合谱图中，结合能为399.8±0.3 eV的吡咯氮特征峰面积占氮元素总峰面积的50%以上。本发明能够得到具有高吡咯氮含量和三维多孔网络结构的氮掺杂氧化石墨烯，改善阻抗匹配。

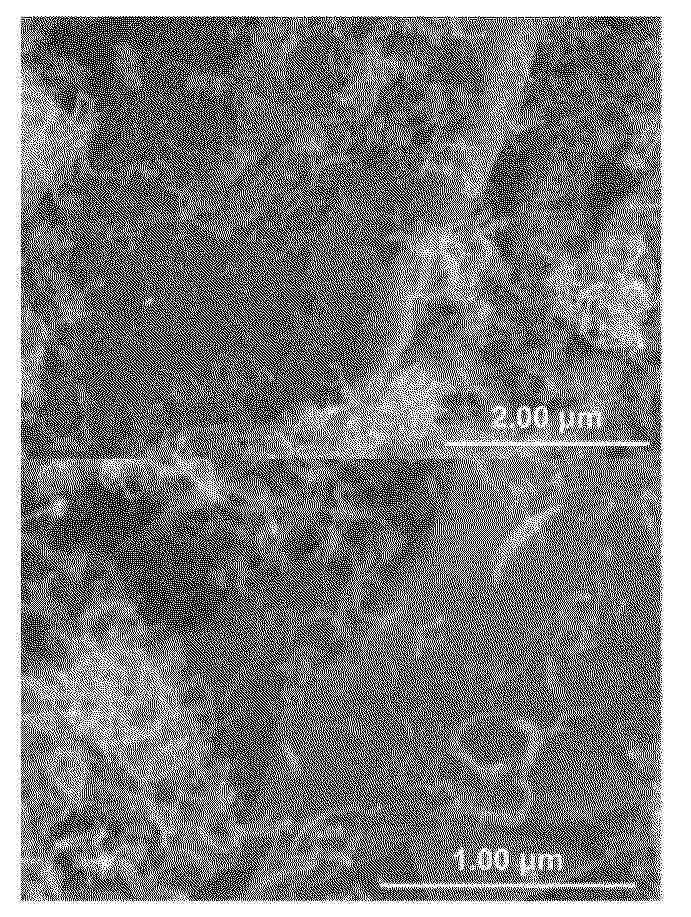

碳纳米管尺寸的高精度、大批量测量方法

Resumen de: CN122590774A

本发明涉及碳纳米管尺寸的高精度、大批量测量方法，属于碳材料技术领域。所述方法包括步骤：将碳纳米管与石墨烯粉体混合，用超临界二氧化碳膨胀5~10次；碳管质量为石墨烯质量的1~4倍；膨胀方法为，用超临界二氧化碳处理碳纳米管与石墨烯的混合粉体，超临界二氧化碳处理的压力为8~20 MPa，温度为35~45℃，处理时间为20~60 min，然后使压力骤降至常压，制样并进行扫描电子显微镜测试，从图像中采集碳纳米管的尺寸数据。本发明显著改善碳纳米管的团聚和纠缠问题，方便从扫描电子显微镜图像识别出完整的单根碳纳米管，使碳纳米管尺寸数据的批量采集变得容易，满足碳纳米管尺寸的高精度、大批量统计需求。

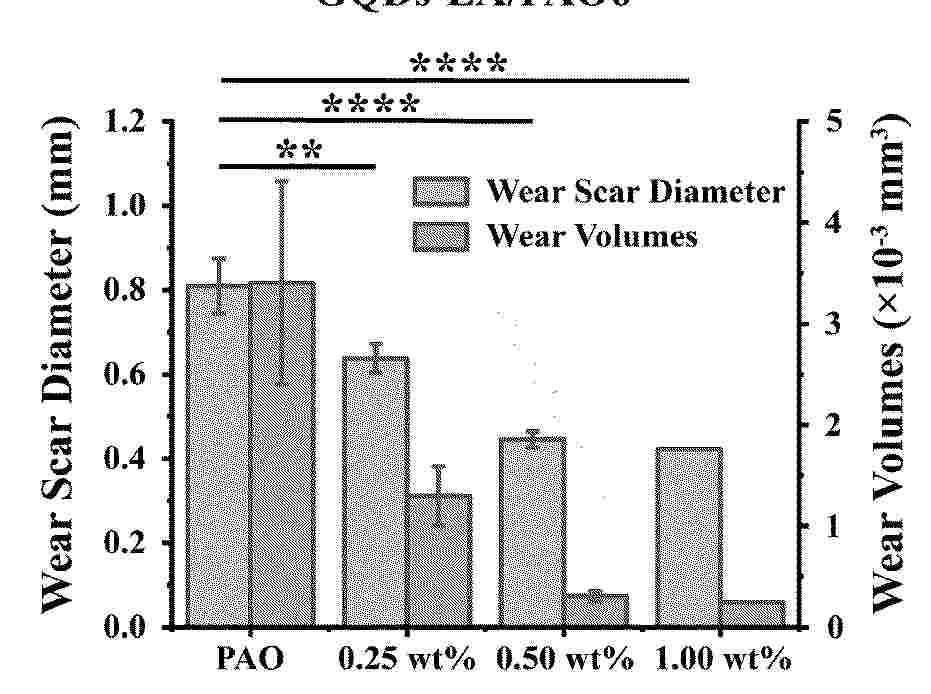

一种疏水改性石墨烯量子点及其制备方法和在润滑油中的应用

Nº publicación: CN122586018A 18/08/2026

Solicitante:

华南师范大学广州联博科技发展有限公司

Resumen de: CN122586018A

本发明属于纳米材料与润滑技术领域，公开了一种疏水改性石墨烯量子点及其制备方法和在润滑油中的应用，其制备方法包括如下步骤：（1）以柠檬酸为碳源，采用热解法制备亲水性GQDs；（2）以邻二甲苯为溶剂，月桂酸为改性试剂，对亲水性GQDs进行疏水改性，再通过低温析出、离心、纯化，获得疏水改性石墨烯量子点，可在润滑油中应用。本发明解决了传统GQDs在非极性润滑油中易团聚、分散性差、润滑效果受限的问题，制得的疏水石墨烯量子点具有优异的减摩‑抗磨协同效果，在摩擦界面形成富碳、富氧连续均匀保护层，可同时降低摩擦系数与磨损量，摩擦系数最低为0.063，磨损体积降低90.84%，综合润滑性能突出。
